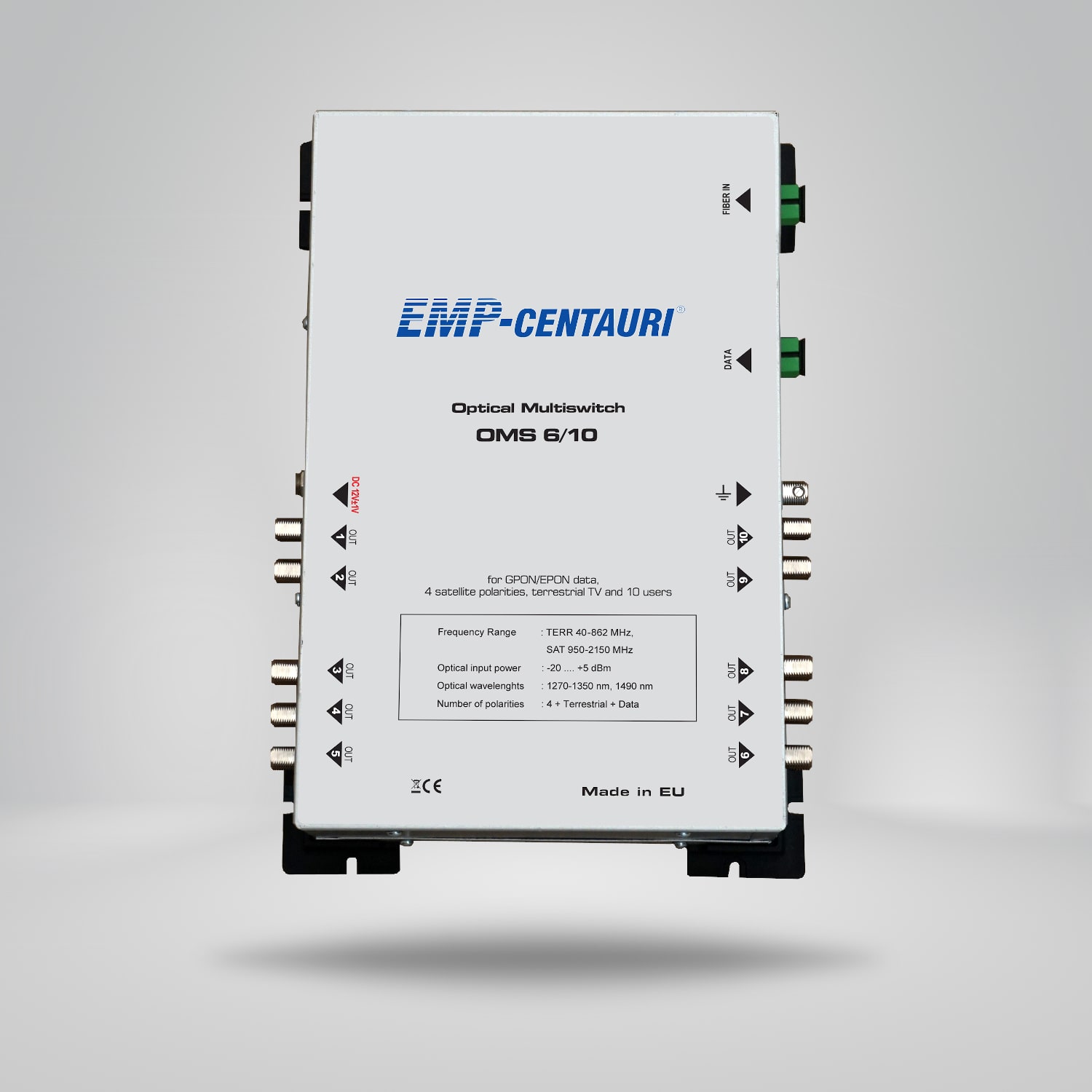

Optický multipřepínač OMS 6/10
313,4 €
Optický multipřepínač je zařízení s integrovaným optickým přijímačem a multipřepínačem v jednom společném pouzdře. Optický multipřepínací systém OMS6/10 lze použít k příjmu nejen satelitních a pozemních televizních signálů prostřednictvím jednoho SC/APC optického vstupu, ale také dat o gigabitové rychlosti. Systém je určen pro příjem kompletních satelitních televizních signálů z jedné družice, pozemní televize a gigabitových dat přes optický vstup SC/APC multipřepínače. Je vybaven 10ti účastnickými koaxiálními výstupy tvořenými F konektory o impedanci 75 ohm, pro přímé připojení satelitních set top boxů. Multipřepínač je navíc vybaven dalším optickým konektorem SC/APC pro připojení datového terminálu (ONU).
Dostupné na objednávku
Technické specifikace:
|
Parametr |
Hodnota |
||
|
Hlavní optický vstup/výstup |
SC/APC single mode, 1270-1350nm, 1490nm |
||
|
Optický vstup/výstup GPON/EPON |
SC/APC single mode, 1310 & 1490 nm |
||
|
RF výstupy |
10 x F-konektor (16 x SAT, 1 x TERR) |
||
|
RF výstupy – frekvenční rozsah |
SAT 950 – 2150 MHz, TERR 40 – 862 MHz |
||
|
Hlavní rozsah optického vstupního výkonu |
-20 …. +5 dBm |
||
|
Rozsah úrovně výstupního signálu RF |
+58 …. +100dBuV |
||
|
Maximální rychlost dat GPON/EPON |
2.5Gbps uplink/downlink |
||
|
Ztráta optického signálu GPON/EPON |
2.0 +- 1dB |
||
|
Kompatibilní optický vysílač |
OT6/1FUC-4 |
||
|
Maximální počet výstupů opického rozbočovače zařazeného mezi OT6/1FUC-4 a OMS6/10 |
64 |
||
|
Proudová spotřeba |
0.18 A (12 V DC) |
||
|
Rozměry (š,h,v) |
25.5 x 18,0 x 7,0 cm |
||
|
Rozsah provozních teplot |
-25 – +60 °C |
||
|
Materiál pouzdra |
Hliník |
||
|
Parametry RF signálu v závislosti na konfiguraci optického spoje |
|||
|
Doporučovaná vstupní úroveň signálu pro OT6/1FUC-4: |
|||
|
min. |
max. |
RF zisk / útlum |
|
|
Vysílač – Optický multipřepínač, přímé spojení |
45 dBuV |
85 dBuV |
15 dB (zisk) |
|
Vysílač – 2cestný rozbočovač (PLC) – Optický multipřepínač |
50 dBuV |
85 dBuV |
4 dB (zisk) |
|
Vysílač – 4cestný rozbočovač (PLC) –Optický multipřepínač |
55 dBuV |
85 dBuV |
-2 dB (útlum) |
|
Vysílač – 8cestný rozbočovač (PLC) – Optický multipřepínač |
60 dBuV |
85 dBuV |
-8 dB (útlum) |
|
Vysílač – 16cestný rozbočovač (PLC) – Optický multipřepínač |
65 dBuV |
85 dBuV |
-14 dB (útlum) |
|
Vysílač – 32cestný rozbočovač (PLC) – Optický multipřepínač |
70 dBuV |
85 dBuV |
-20 dB (útlum) |
|
Vysílač – 64cestný rozbočovač (PLC) – Optický multipřepínač |
75 dBuV |
85 dBuV |
-25 dB (útlum) |
Příklady zapojení:
