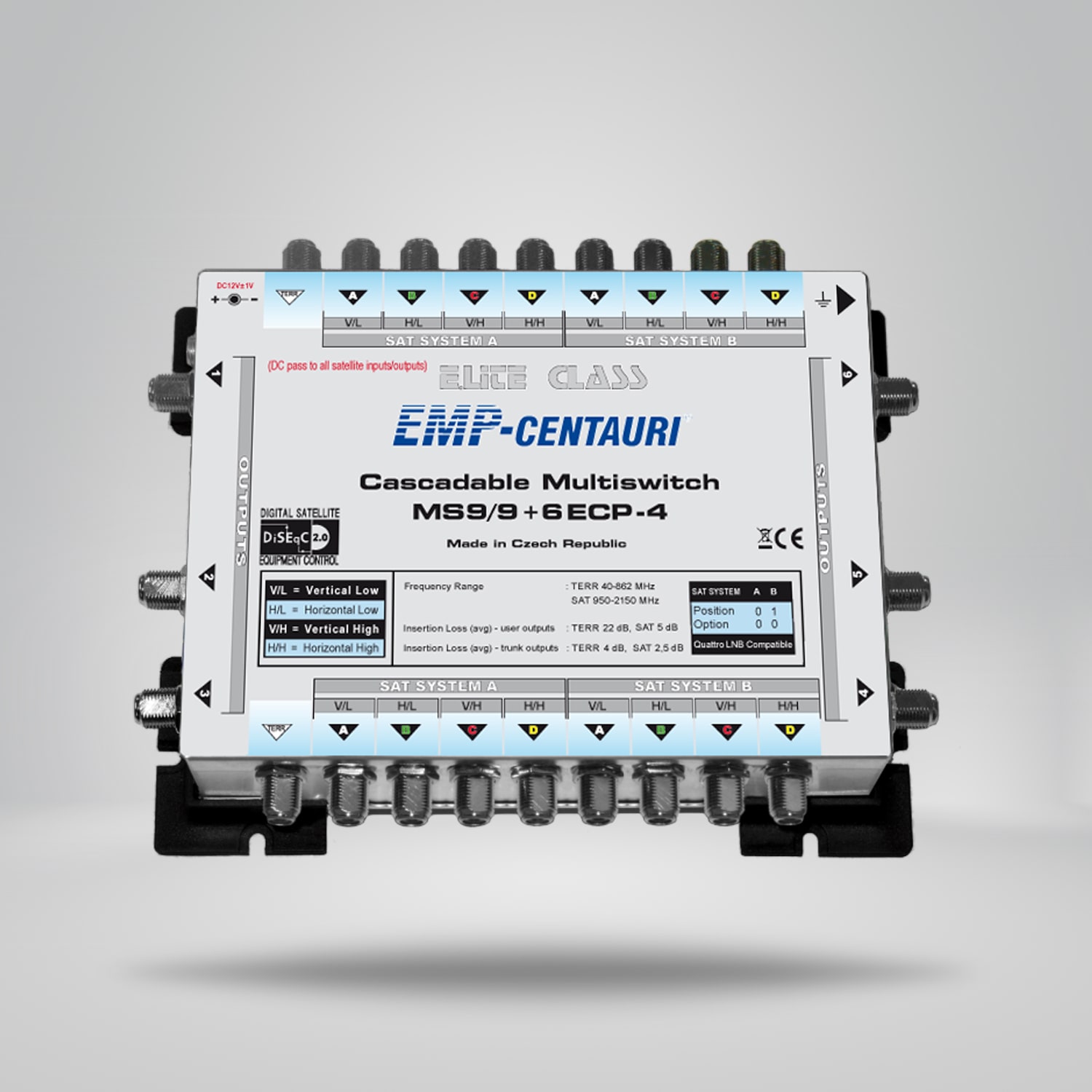

Kaskádovatelný multipřepínač MS9/9+6ECP-4
83,5 €
9in/9out+6 kompaktní kaskádní multipřepínač pro distribuci pozemních a satelitních signálů z 2 satelitních pozic (8 polarizací) pro 6 účastníků.
Multipřepínač je napájen z připojených satelitních přijímačů, vstup pro externí napájení přivádí napětí na všechny satelitní průchozí cesty.
TERR vedení je průchozí pro stejnosměrný proud.
Technické specifikace:
| Parametr | Podmínka | Hodnota |
| Kmitočtový rozsah | Sat. páteřní vedení | 950-2150 MHz |
| Terr. páteřní vedení | 40-862 MHz | |
| účastnické výstupy | 40-2150 MHz | |
| Řízení | 13/18 V + 0/22 kHz + DiSEqC | |
| Průchozí útlum – účastnické výstupy | Sat. | 5 dB avg |
| Terr | 22 dB avg | |
| Průchozí útlum – páteřní výstupy | Sat. | 2.5 dB avg |
| Terr | 4 dB avg | |
| Izolace sat. vstupů | na účastnických výstupech | 20 dB min |
| na páteřních výstupech | 25 dB min | |
| Maximální vstupní úroveň* | Sat./Terr. | 105/105 dBµV |
| Maximální úroveň na uživatelském výstupu* | Sat./Terr | 100/70 dBµV |
| Spotřeba | na každý uživatelský výstup | 100 mA (18 V) |
| Rozměry (d,š,v) | 18.6 x 14.6 x 5.1 cm | |
| Teplotní rozsah | -25 ~ +60 °C | |
| Hmotnost | 1.005 kg |
Příklady zapojení:

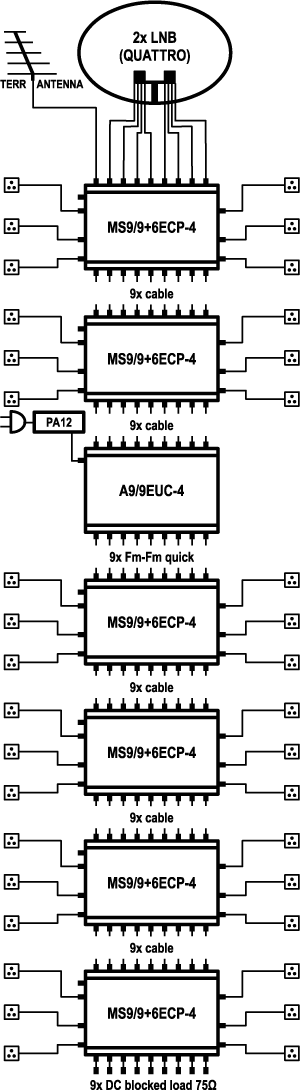

Příklad č. 1

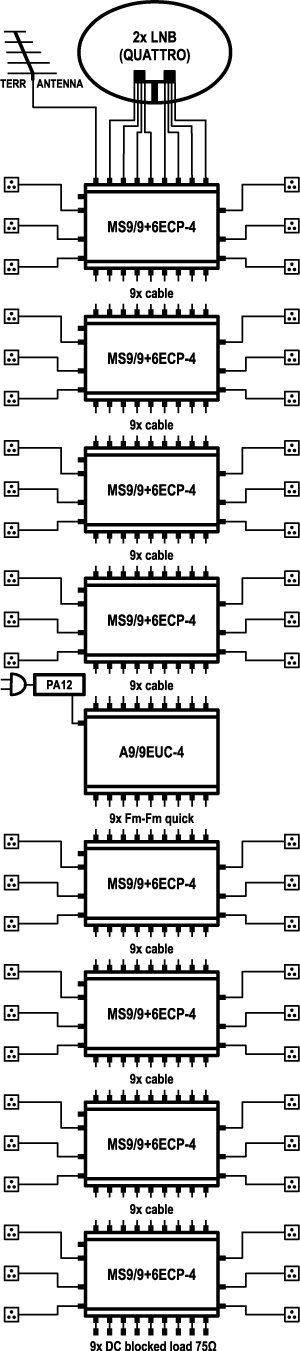

Příklad č. 2

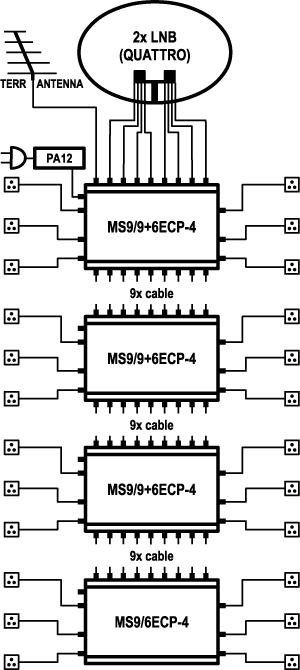

Příklad č. 3
